Станция биологической очистки Коло Веси Kolo Vesi 40 прин/ 8000 л. в сутки / до 40 чел. / принудительный сброс (2000x5100x2645см;726кг;) - арт.560174

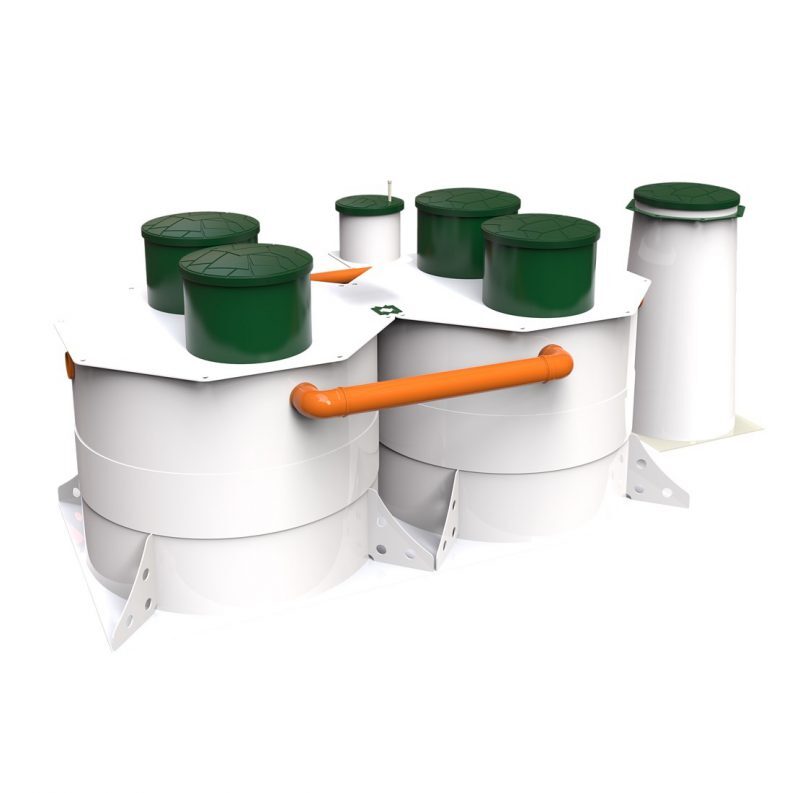

Станция Kolo Vesi 40 прин. состоит из двух вертикальных цилиндрических модулей, соединяемых между собой внешней обвязкой, выполненной из полимерных труб.
Каждый модуль имеет свое технологическое назначение. Сточные воды перемещаются между модулями в прямом и обратном направлении в соответствии с технологическим циклом.

1 МОДУЛЬ
Первый модуль разделен на камеры, доступ в которые осуществляется через расположенные на перекрытии независимые горловины.
В горловинах также расположено технологическое оборудование: система дождевания органической пены и пленки, образующейся на поверхности сточных вод при прохождении ими анаэробного этапа переработки органических соединений. Система дождевания разборная, состоит из кронштейнов, держателей, пластинчатого распределителя и подающей воду магистрали.
Вода на распределитель подается погружным фекальным насосом, расположенным во второй камере первого модуля.
Использование системы дождевания позволяет избежать образования плотной органической корки на поверхности воды в первом модуле. Продолжительность работы системы дождевания регулируется настройкой соответствующего электромеханического таймера в блоке управления.
Попадающие в первую камеру первого модуля сточные воды механически отстаиваются. Существенная часть органики задерживается системой для последующего использования либо удаления в ходе сервисного обслуживания.
Прошедшая частичную анаэробную обработку вода поступает во вторую камеру первого модуля через четыре фильтр-патрона, расположенные параллельно. Применяются фильтр-патроны увеличенного диаметра оригинальной конструкции.
Использование фильтр-патронов позволяет существенно повысить качество отделения мелкой взвеси. Благодаря этому во вторую камеру первого модуля поступает вода с низким содержанием плавающей органики.
Фильтр-патроны снабжены длинной рукояткой, благодаря чему их легко извлечь из переливов для контроля и, при необходимости, очистить проточной водой.
Во второй камере (вторичном отстойнике) находится фекальный насос, закрепленный на специальной насосной полке. Он периодически включается по сигналу таймера, подает жидкость на съёмные распределители, находящиеся в обеих горловинах системы.
Во второй камере первого модуля находятся две кассеты погружных трубчато-пластинчатых биофильтров, закрепленных на перегородке.
Они предназначены для ускорения биологических процессов переработки органических соединений вследствие образования биопленки на их поверхности. Колонии бактерий, которые постепенно заселяют поверхность биофильтра, осуществляют глубокую анаэробную очистку поступившей из первой камеры сточной воды.
Из второй камеры первого модуля сток самотеком попадает во второй модуль – в третью камеру очистного сооружения по трубе, соединяющей модули в верхней части.
Перед отверстием перелива во второй камере находится специально оборудованный перелив и фильтр-патрон, который так же, как и фильтры в первой камере, легко вынимается при обслуживании.

2 МОДУЛЬ
Третья камера системы Kolo Vesi 40 прин. (первая камера второго модуля) представляет собой классический аэротенк прерывистой аэрации.
Аэрация стока осуществляется благодаря работе погружного насоса, расположенного в данной камере на специальной съемной регулируемой насосной полке.
Включаясь по сигналу электро-механического таймера, насос подает сточные воды на расположенные в горловинах второго модуля съемные аэрационные элементы.
Вода распределяется на рыхло уложенную загрузку аэрационного модуля, имеющую развитую площадь поверхности, образуя тонкую водяную пленку.
Благодаря этому происходит быстрое и эффективное насыщение жидкости растворенным кислородом , поступающим из атмосферного воздуха. Насыщенная кислородом вода вновь поступает в третью камеру, где происходит процесс глубокой аэробной переработки органических соединений.
Часть воды направляется в первый модуль системы – создается циркуляция жидкости, благодаря чему система не испытывает затруднений в работе даже при отсутствии пользователей, поскольку новые порции органики подаются на переработку регулярно из первых камер очистного сооружения.
Накопленная в первых камерах органика постепенно расходуется.
Съемные аэрационные элементы, заполненные полимерной загрузкой, легко демонтируются из горловин в ходе сервисного обслуживания. Загрузку модуля и распределитель воды можно легко очистить проточной водой при необходимости.
В третьей камере также находятся погружные биофильтры, ускоряющие переработку органики, а в переливе между третьей и четвертой камерами – сетчатый фильтр-патрон.
В четвертой камере происходит окончательная доочистка стока, в ней расположены закрепленные на перегородке две кассеты погружных биофильтров, а также патрубок выводной трубы.
Слив воды из станции оборудован двумя дополнительными фильтр-патронами: в случае аварийных залповых сбросов в сливную канаву не попадут грубые загрязнения.
При необходимости организации принудительного отведения очищенной воды при помощи насоса используется внешний насосный колодец с композитной крышкой.
Использование внешнего колодцы позволяет отказаться от привязки места установки станции к точке сброса очищенной воды и облегчает доступ к насосу.
Конструкция станции учитывает большой объем перерабатываемых сточных вод и отлично справляется с такой непростой нагрузкой.
Все элементы системы – полимерные, не подвергаются окислению и разложению и имеют продолжительный срок службы.
В модификации Kolo Vesi 40 прин. в четвертую камеру дополнительно монтируется насосная полка для насоса, принудительно откачивающего очищенный сток. Станция комплектуется дополнительным насосом.
Патрубки для шланга в четвертой камере станции присутствуют во всех моделях и снабжаются заглушкой. При желании, самотечную станцию можно переоборудовать в принудительную самостоятельно.

Обслуживание
ТРАНСПОРТИРОВКА СТАНЦИИ НА ОБЪЕКТ
Погрузку, транспортировку и разгрузку станции Коло Веси необходимо осуществлять с осторожностью.
Не допускаются удары при погрузке и разгрузке.
При перевозке допускается располагать станцию в кузове автомобиля горизонтально.
Крепление станции при перевозке требуется производить с осторожностью, не допускается приложение чрезмерных усилий, способных привести к деформации корпуса изделия.
Рекомендуется производить погрузку и разгрузку станции с использованием крана-манипулятора.

ТРЕБОВАНИЯ К ВЕНТИЛЯЦИИ
Используемые фановые трубы должны иметь сечение не менее 100мм. Фановый трубопровод должен быть оснащен вентиляционным стояком диаметром не менее 100 мм, выведенным на кровлю здания для отведения отработанных газов и предотвращения попадания канализационных газов в помещения.
Не перекрывайте доступ воздуха к вентиляционным отверстиям в горловине очистного сооружения. Вентиляция пространства под крышкой обеспечивается вентиляционных отверстий горловине и наличию вентиляционного стояка.

КОНТРОЛЬ ЗА СОСТОЯНИЕМ СТАНЦИИ И ЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Производите визуальный контроль очистного сооружения не реже 1 раза в 6 месяцев.
Организуйте откачку осадка из всех камер очистного сооружения не реже 1 раза в 2 года. Рекомендуется производить откачку 1 раз в год.
При откачке осадка со дна камер очистного сооружения оставляйте не менее 20% объема стока в камерах системы. По окончании откачки незамедлительно наполните все камеры системы водой до уровня отводящего патрубка.

СРОК СЛУЖБЫ И ГАРАНТИЙНЫЙ ПЕРИОД РАБОТЫ СТАНЦИИ
Гарантийный срок службы пластиковых частей очистного сооружения не менее 25 лет.
Гарантийный срок службы электрооборудования – 1 год с момента ввода в эксплуатацию в случае, если иное не предусмотрено паспортами входящих в комплект устройств (при отсутствии в паспорте отметки о вводе в эксплуатацию – 1 год с момента реализации очистного сооружения).

Монтаж
Станция глубокой биомеханической очистки сточных вод Коло Веси поставляется в виде готового к монтажу корпуса очистного сооружения, комплекта биофильтров и электрооборудования, требующих установки на штатные места.

ВНИМАНИЕ!
Производите монтажные работы в соответствии с Проектом проведения работ, с соблюдением норм и требований техники безопасности и в соответствии с геологическими, гидрологическими и температурными условиями в месте проведения работ!

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ МОНТАЖЕ:
1/ Подготовьте котлован согласно монтажной схеме.
2/ Опустите очистное сооружение в котлован на уплотненное и выровненное основание. Рекомендуется произвести подсыпку песчаной подушки под основание системы.
3/ Проверьте вертикальность установки оборудования в котловане.
4/ Подключите трубопровод к станции.
5/ Производите послойную засыпку пазух между стенкой очистного сооружения и стенкой котлована смесью песка с цементом в соотношении от 4 к 1 до 6 к 1 в зависимости от грунтовых условий. Насыпав слой цементно-песчаной смеси в 200-300 мм по периметру системы, наполните все камеры системы водой до того же уровня.
Слегка утрамбуйте грунт по периметру системы. Повторяйте описанные операции до полного засыпания котлована и до наполнения очистного сооружения водой до уровня отводящего патрубка.
6/ Насосы из установить на площадки для насосов согласно схеме установки.
Насос DAB FEKA 600 со второй камеры первого модуля подключить к распылителям расположенных в горловинах первого модуля.
Воздушный насос DAB NOVAIR 200 из первой камеры второго модуля подключить к аэрационной трубке. Насос PEDROLLO TOP 2 из первой камеры подключить к корзине и распылителю расположенных в горловинах второго модуля. Насос PEDROLLO TOP 2 из первой камеры третьего модуля подключить к корзинам расположенных в горловинах третьего модуля.

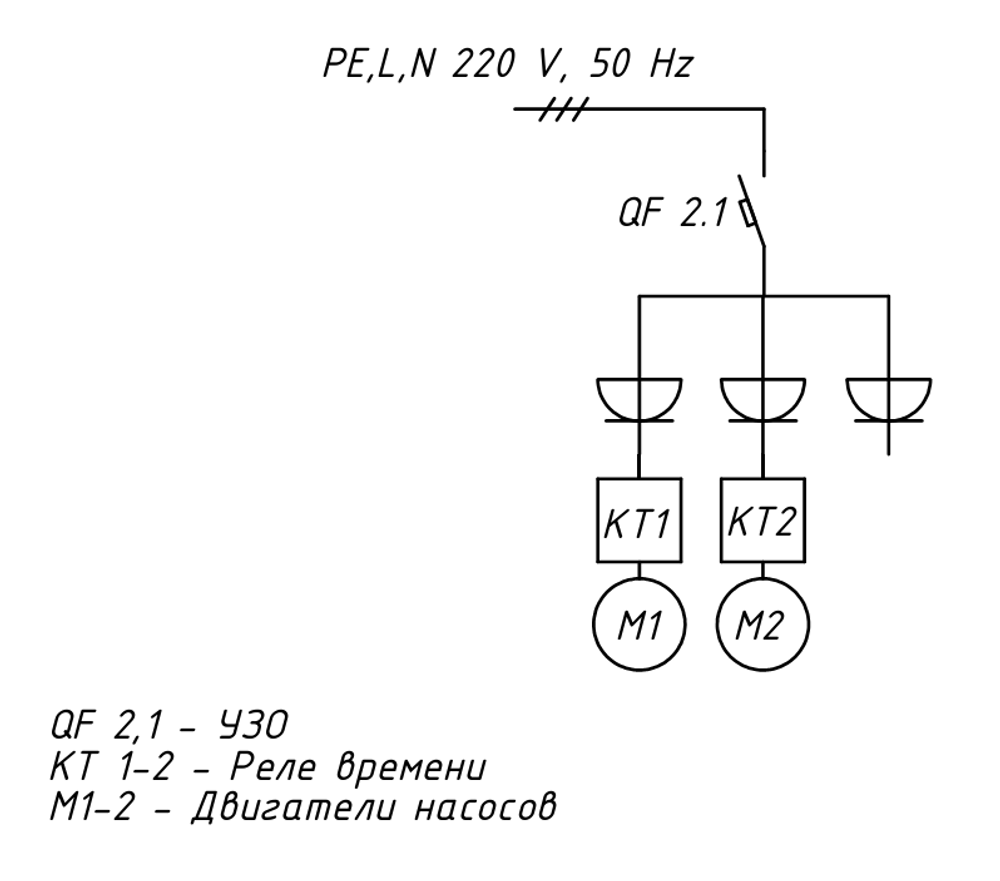

7/ Провода питания насосов вывести сквозь специальные отверстия на горловине и подключить к блоку управления согласно схеме.

ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ЭЛЕКТРОПИТАНИЯ И ПОТРЕБИТЕЛЕЙ К БЛОКУ УПРАВЛЕНИЯ
Выполняется аттестованным электромонтером, допущенным к проведению данного вида работ. Соблюдайте правила техники безопасности!
Производите электромонтажные работы при снятом напряжении!
Защитите цепь питания УЗО (устройством защитного отключения).

Откройте крышку блока управления, открутив два винта на крышке.
Заведите кабель питания (медный одножильный либо медный витой) сечением 3*1,5 мм.

ПОДКЛЮЧИТЕ:
к контакту №1 – рабочий ноль (N);
к контакту №2 – защитное заземление (РЕ);
к контакту №3 – подключить фазу (L).

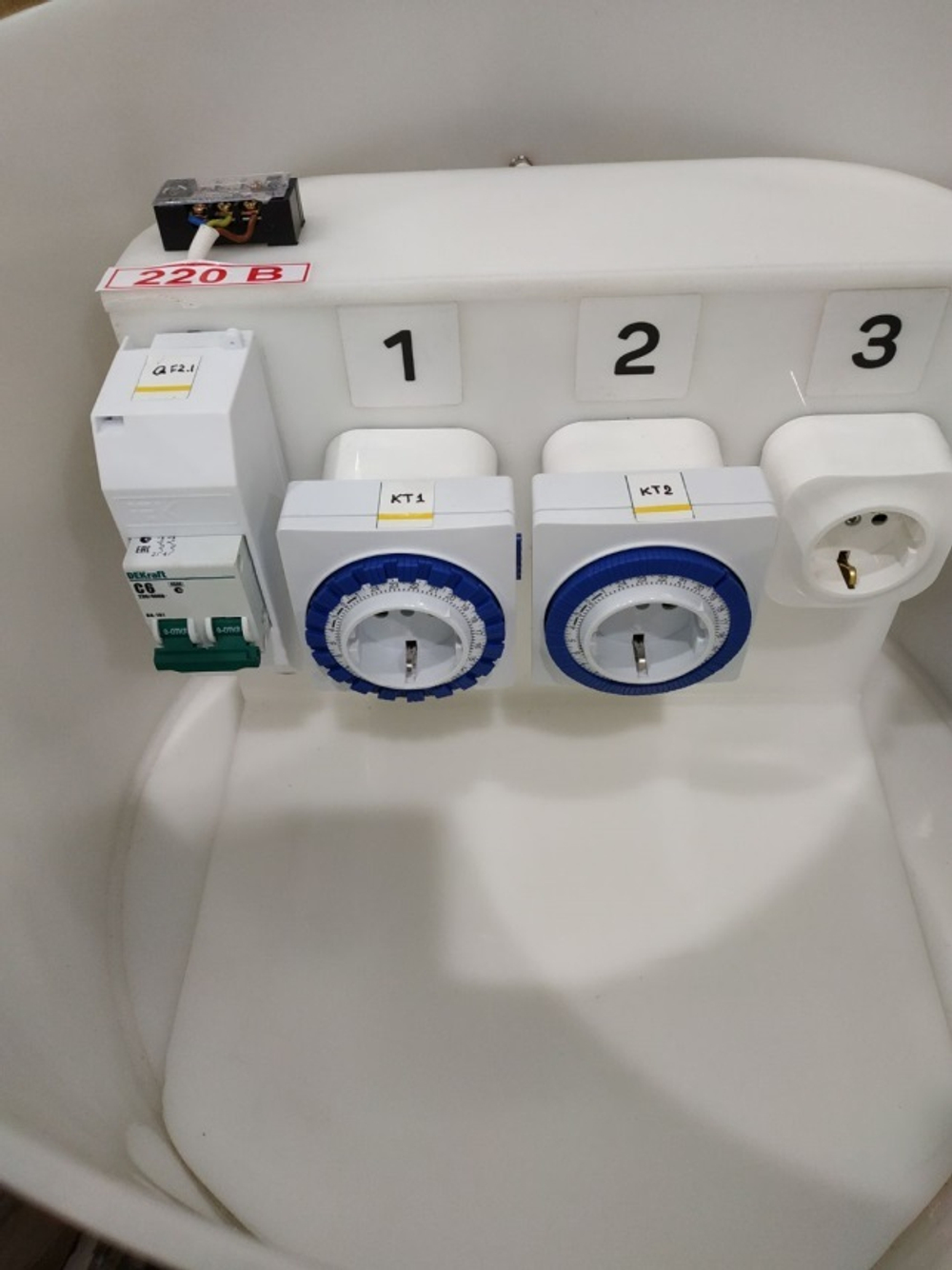

БЛОК УПРАВЛЕНИЯ

Подключите вилки насосов в соответствующие розетки.

ПРОВЕРЬТЕ РЕЖИМ ТАЙМЕРОВ:
Насос DAB FEKA 600 : 1 час работы, 23 часа пауза.
Насос DAB NOVAIR 200 : 1 час работы, 30 минут пауза. (станции 50-60)
Два насоса PEDROLLO TOP 2 : 45 минут работы, 30 минут пауза.
Если станция эксплуатируется с принудительным сбросом очищенной воды, то во второе гнездо розетки 5 подключите вилку от насоса принудительного колодца. Принудительный выброс очищенного стока включается от поплавка выключателя насоса.
Закройте крышку блока управления уложив кабеля в пазы, вкрутите винты зафиксировав крышку.
Подайте электрическое питание на блок управления.
Электроснабжение должно быть стабилизировано и не должно отклоняться от нормативного более чем на 10 %. Скачки напряжения не допускаются. В соответствии с ПУЭ запрещается подключать к БУ греющий кабель и других потребителей.
