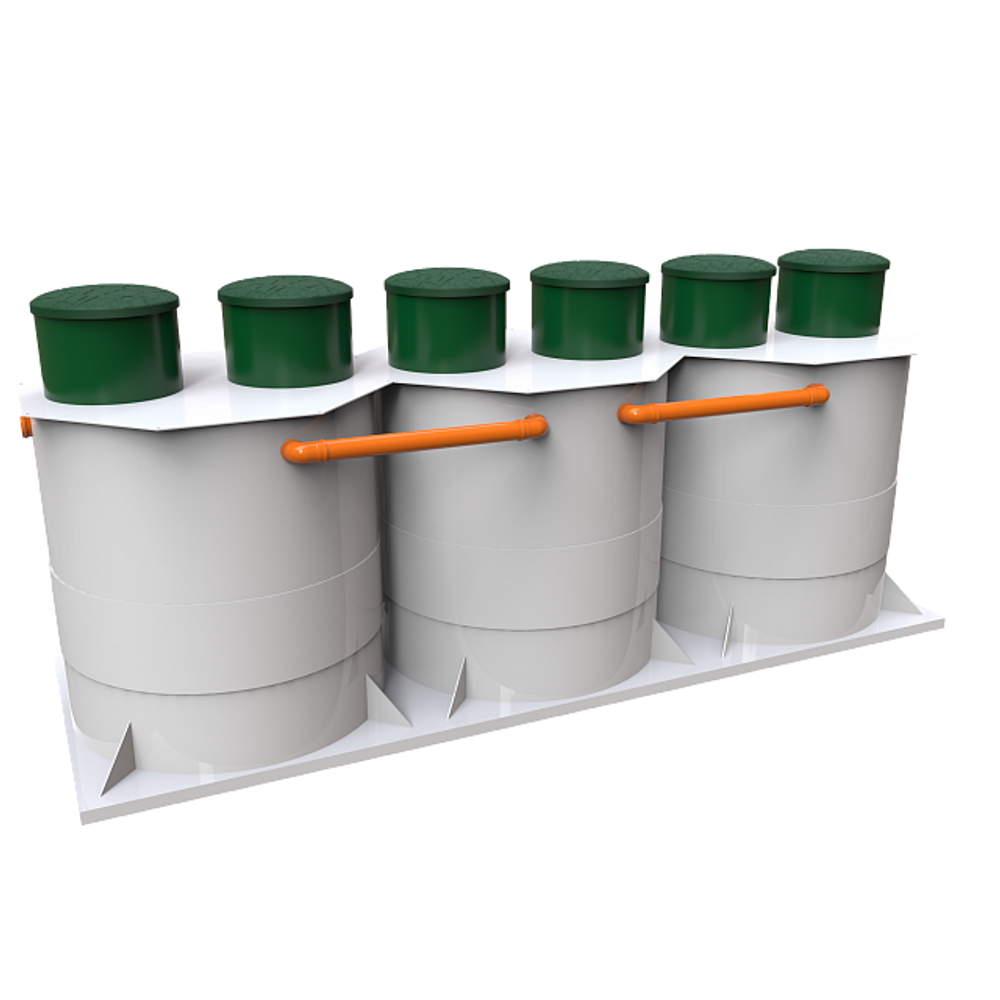

Станция биологической очистки Коло Веси Kolo Vesi 60/ 12000 л. в сутки / до 60 чел. / самотечный сброс (2000x6000x2645см;1075кг;) - арт.560177

Корпус очистного сооружения изготавливается из листового конструктивного полипропилена различных видов, что делает его практически невосприимчивым к агрессивным средам.
Раскрой деталей и наиболее ответственные сварные узлы выполняются на автоматическом оборудовании.
Находящееся непосредственно внутри корпуса очистного сооружения электрооборудование защищено от попадания влаги и не может быть повреждено даже в случае нештатной работы.
Блок управления электрооборудованием вынесен за пределы корпуса очистного сооружения для предотвращения повреждений в случае переполнения станции.
Подводящий патрубок очистного сооружения расположен на расстоянии 583 мм от поверхности грунта до ложа трубы, отводящий патрубок расположен на расстоянии 743 мм от поверхности грунта до ложа трубы.
Аэрационные корзины находится в горловинах очистного сооружения.
Аэрационные корзины выполнены в виде съемной емкости с загрузкой с развитой поверхностью и интегрированной неподвижной системой распределения стока на загрузку.
Съемные кассеты трубчатых биофильтров размещены во всех модулях очистного сооружения Коло Веси, выполнены из нетканого материала, состоящего из спрессованных переплетенных нитей полипропилена и сетчатой полиэтиленовой трубы.
Биофильтры работают погружённо, не требуют замены и обслуживания на протяжении всего периода эксплуатации.

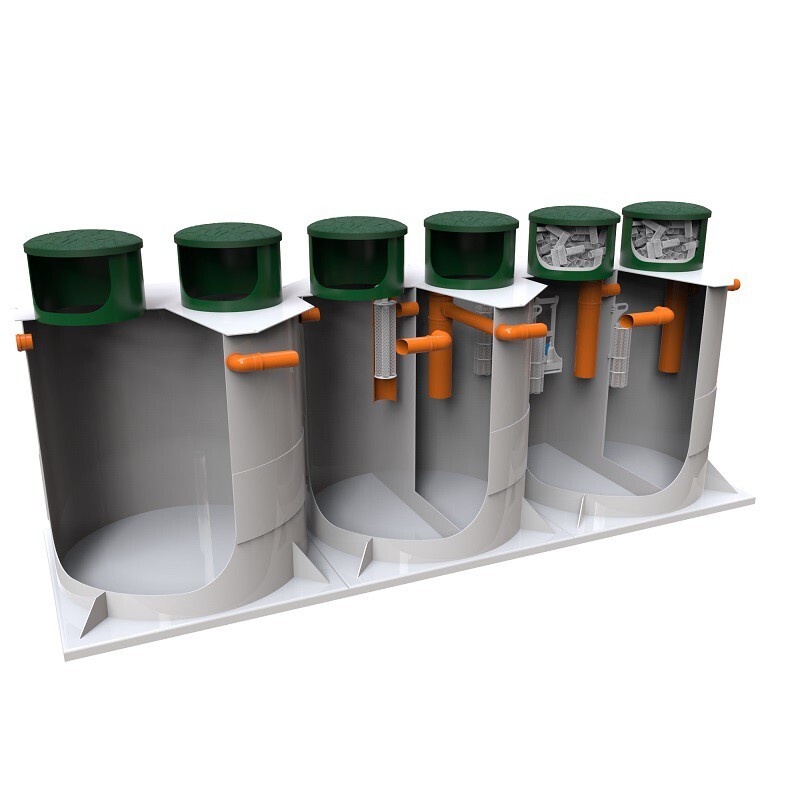

Очистные сооружения Коло Веси 60 состоят из трёх модулей, но каждая из этих станций условно распределена на четыре технологические камеры в которых проходит биологическая очистка сточных вод и принцип работы их идентичный.

Монтаж
Станция глубокой биомеханической очистки сточных вод Коло Веси поставляется в виде готового к монтажу корпуса очистного сооружения, комплекта биофильтров и электрооборудования, требующих установки на штатные места.

ВНИМАНИЕ!
Производите монтажные работы в соответствии с Проектом проведения работ, с соблюдением норм и требований техники безопасности и в соответствии с геологическими, гидрологическими и температурными условиями в месте проведения работ!

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ МОНТАЖЕ КОЛО ВЕСИ 60:

1/ Подготовьте котлован согласно монтажной схеме.
2/ Опустите очистное сооружение в котлован на уплотненное и выровненное основание. Рекомендуется произвести подсыпку песчаной подушки под основание системы.
3/ Проверьте вертикальность установки оборудования в котловане.
4/ Подключите трубопровод к станции.
5/ Производите послойную засыпку пазух между стенкой очистного сооружения и стенкой котлована смесью песка с цементом в соотношении от 4 к 1 до 6 к 1 в зависимости от грунтовых условий.
Насыпав слой цементно-песчаной смеси в 200-300 мм по периметру системы, наполните все камеры системы водой до того же уровня. Слегка утрамбуйте грунт по периметру системы. Повторяйте описанные операции до полного засыпания котлована и до наполнения очистного сооружения водой до уровня отводящего патрубка.

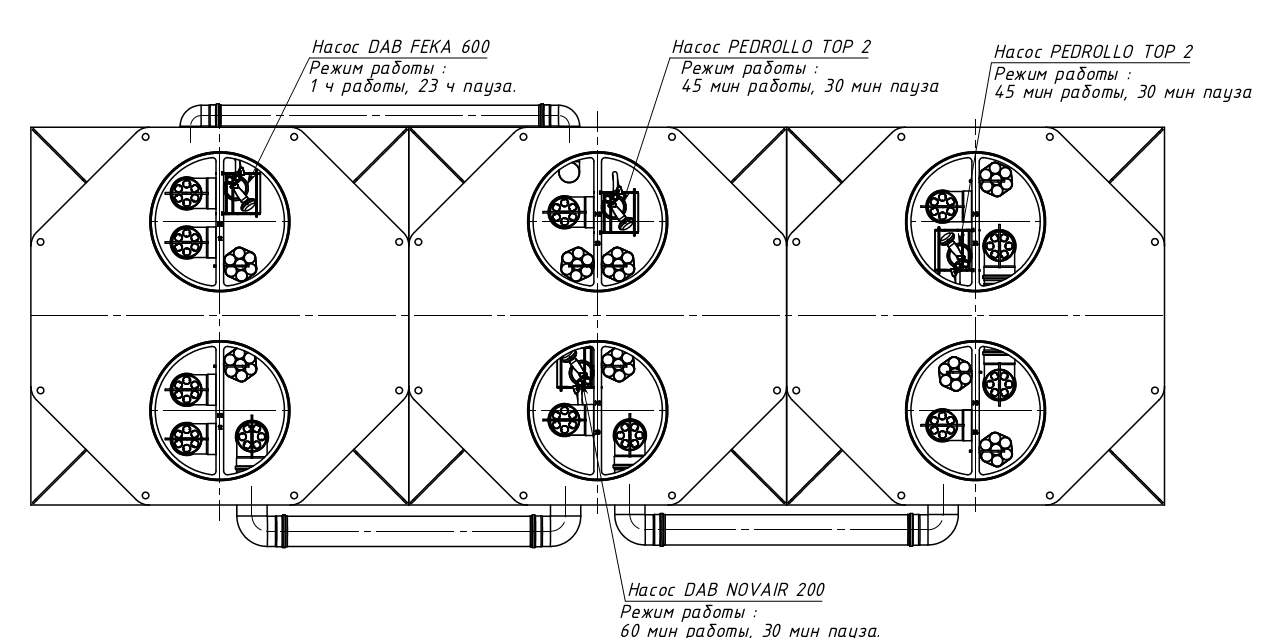

6/ Насосы из установить на площадки для насосов согласно схеме установки. Насос DAB FEKA 600 со второй камеры первого модуля подключить к распылителям расположенных в горловинах первого модуля. Воздушный насос DAB NOVAIR 200 из первой камеры второго модуля подключить к аэрационной трубке.
Насос PEDROLLO TOP 2 из первой камеры подключить к корзине и распылителю расположенных в горловинах второго модуля. Насос PEDROLLO TOP 2 из первой камеры третьего модуля подключить к корзинам расположенных в горловинах третьего модуля.
7/ Провода питания насосов вывести сквозь специальные отверстия на горловине и подключить к блоку управления согласно схеме.

Выполняется аттестованным электромонтером, допущенным к проведению данного вида работ. Соблюдайте правила техники безопасности!
Производите электромонтажные работы при снятом напряжении! Защитите цепь питания УЗО (устройством защитного отключения).

СХЕМА ПОДКЛЮЧЕНИЯ ПОТРЕБИТЕЛЕЙ В БЛОКЕ УПРАВЛЕНИЯ СТАНЦИЙ КОЛО ВЕСИ 60:

Откройте крышку блока управления, открутив два винта на крышке.
Заведите кабель питания (медный одножильный либо медный витой) сечением 3*1,5 мм.

ПОДКЛЮЧИТЕ:
– к контакту №1 – рабочий ноль (N);
– к контакту №2 – защитное заземление (РЕ);
– к контакту №3 – подключить фазу (L).

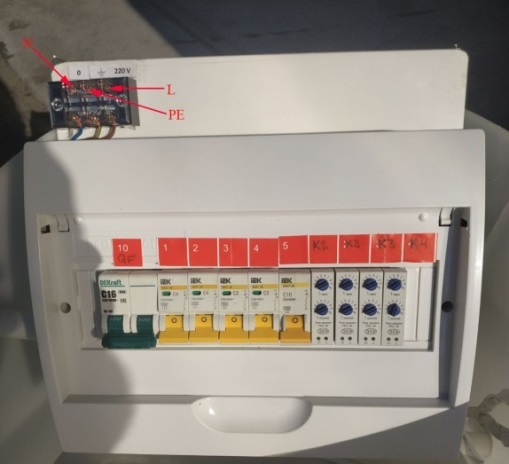

Блок управления станции Kolo Vesi 60

Подключите вилки насосов в соответствующие розетки.
Проверьте режим работы таймеров:
– Насос DAB FEKA 600 : 1 час работы, 23 часа пауза.
– Насос DAB NOVAIR 200 : 1 час работы, 30 минут пауза. (станции 50-60)
– Два насоса PEDROLLO TOP 2 : 45 минут работы, 30 минут пауза.
Если станция эксплуатируется с принудительным сбросом очищенной воды, то во второе гнездо розетки 5 подключите вилку от насоса принудительного колодца. Принудительный выброс очищенного стока включается от поплавка выключателя насоса.
Закройте крышку блока управления уложив кабеля в пазы, вкрутите винты зафиксировав крышку.
Подайте электрическое питание на блок управления.
Электроснабжение должно быть стабилизировано и не должно отклоняться от нормативного более чем на 10 %. Скачки напряжения не допускаются. В соответствии с ПУЭ запрещается подключать к БУ греющий кабель и других потребителей.

ТРЕБОВАНИЯ К ВЕНТИЛЯЦИИ:
Используемые фановые трубы должны иметь сечение не менее 100мм. Фановый трубопровод должен быть оснащен вентиляционным стояком диаметром не менее 100 мм, выведенным на кровлю здания для отведения отработанных газов и предотвращения попадания канализационных газов в помещения.
Не перекрывайте доступ воздуха к вентиляционным отверстиям в горловине очистного сооружения. Вентиляция пространства под крышкой обеспечивается вентиляционных отверстий горловине и наличию вентиляционного стояка.

КОНТРОЛЬ ЗА СОСТОЯНИЕМ СТАНЦИИ И ЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
Производите визуальный контроль очистного сооружения не реже 1 раза в 6 месяцев.
Организуйте откачку осадка из всех камер очистного сооружения не реже 1 раза в 2 года. Рекомендуется производить откачку 1 раз в год.
При откачке осадка со дна камер очистного сооружения оставляйте не менее 20% объема стока в камерах системы. По окончании откачки незамедлительно наполните все камеры системы водой до уровня отводящего патрубка.
