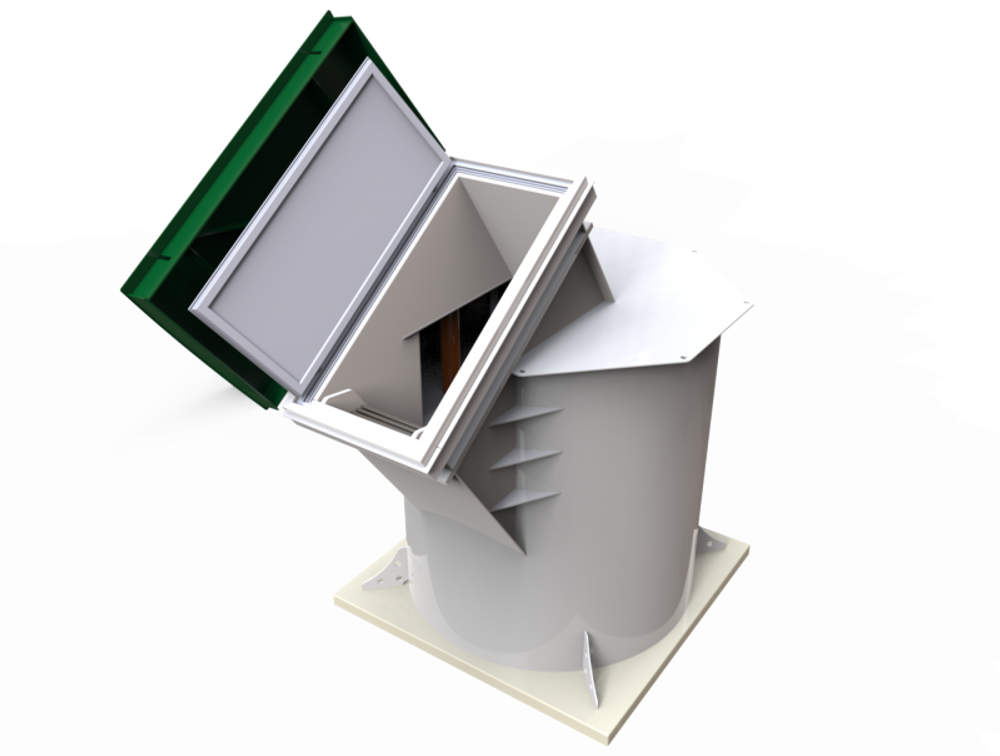

Погреб Kellari 12 Коло Веси(2500x2500x3022см;538кг;) - арт.560269

Погреба Kellari 12 производятся в соответствии с ГОСТ 12.2.003-91, а также – согласно существенно более строгим европейским протоколам DVS германской сварочной ассоциации.

Основной материал корпуса – гомогенный полипропилен. В отличие от деформируемого статическими нагрузками полиэтилена низкого давления, полипропилен чешского производства прекрасно «держит» форму, обеспечивает прочность сварного шва в 98% от исходной прочности и имеет эстетичный внешний вид.

Погреб может быть выполнен в белом или зеленом цветах по желанию заказчика.

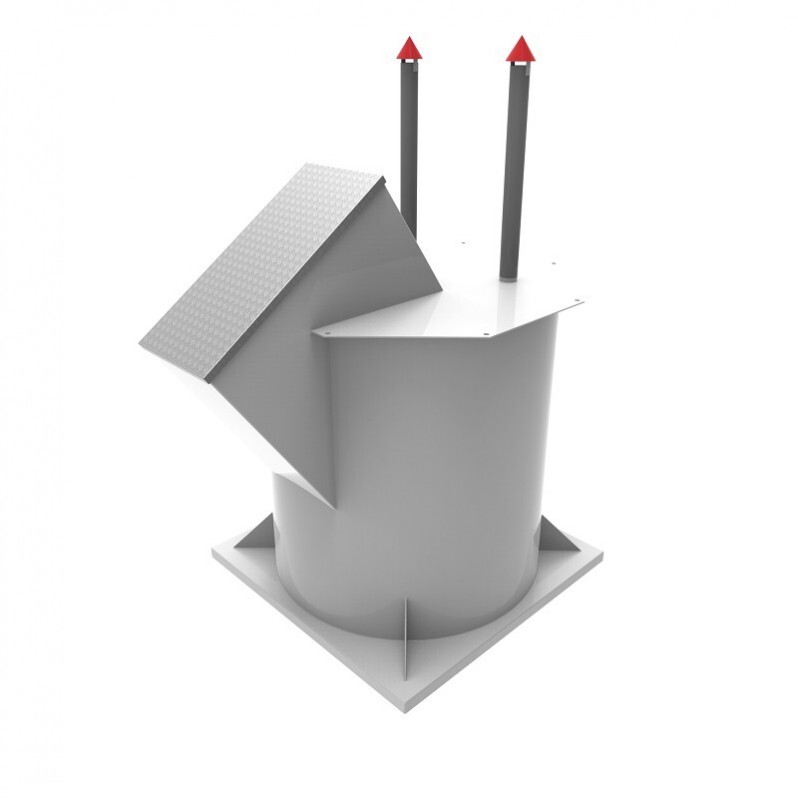

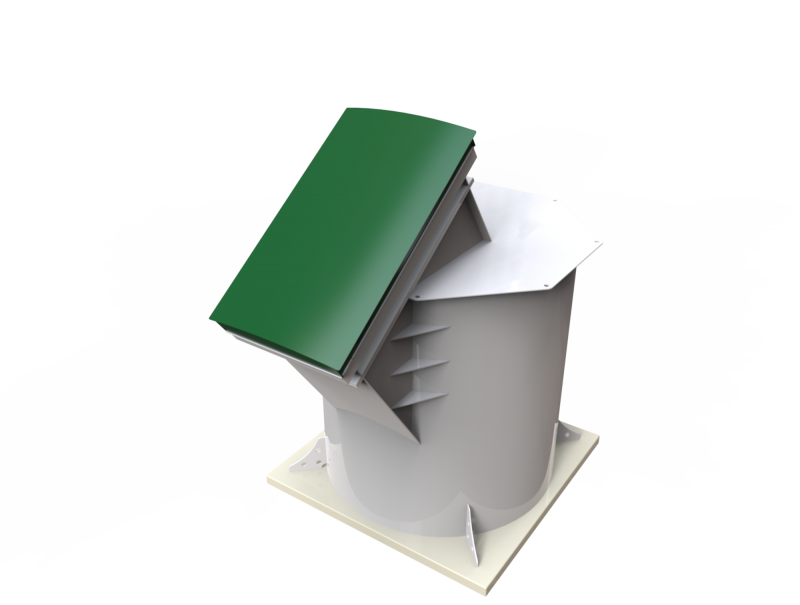

Корпус погреба Kellari 12 – цилиндр, изготовленный из гомогенного полимера расчетной толщины.

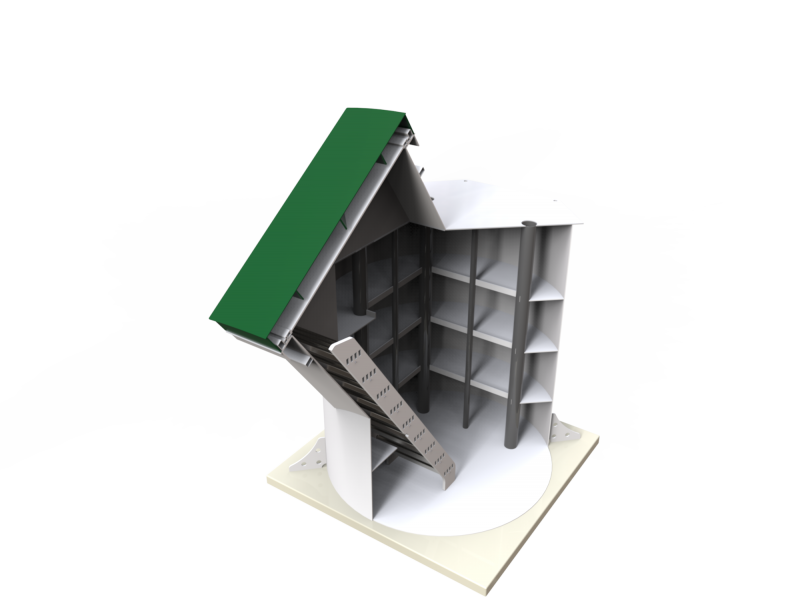

Дополнительно корпус усилен внутренним каркасом жесткости – профилированными полками, опирающимися на вертикальный профиль. Цилиндрическая форма существенно превосходит по прочности резервуары прямоугольной конструкции.

Дно погреба Kellari 12, подвергающееся максимальным нагрузкам в следствие давления грунтовых вод (до 3 и более атмосфер) двухслойное, и выполнено из ячеистого конструктивного элемента толщиной 8 сантиметров, а также листа гомогенного полимера толщиной 8 мм.

Благодаря рассчитанной конструкции погреба Kellari 12 не нуждаются в бетонной защите при монтаже и могут быть закреплены в грунте простым анкерением.

Фактически, монтаж погреба сводится к подготовке котлована, выравнивании основания котлована, установке погреба в котлован, анкерении и послойной обсыпке цементно-песчаной смесью.

Несмотря на то, что погреб Kellari 12 остается полым в процессе эксплуатации, он защищен от деформации и всплытия.

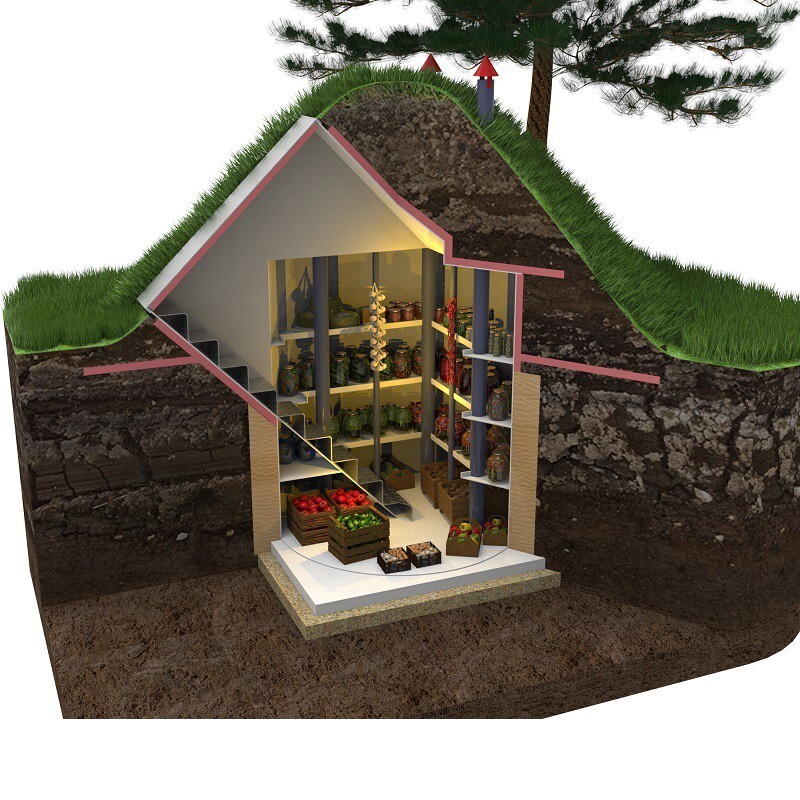

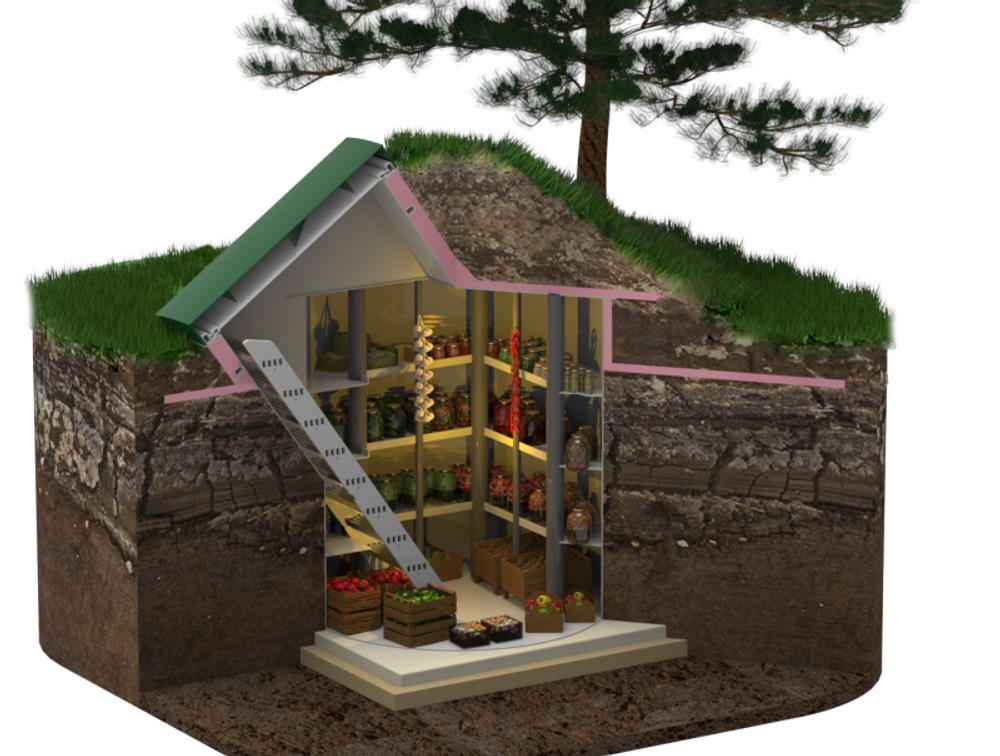

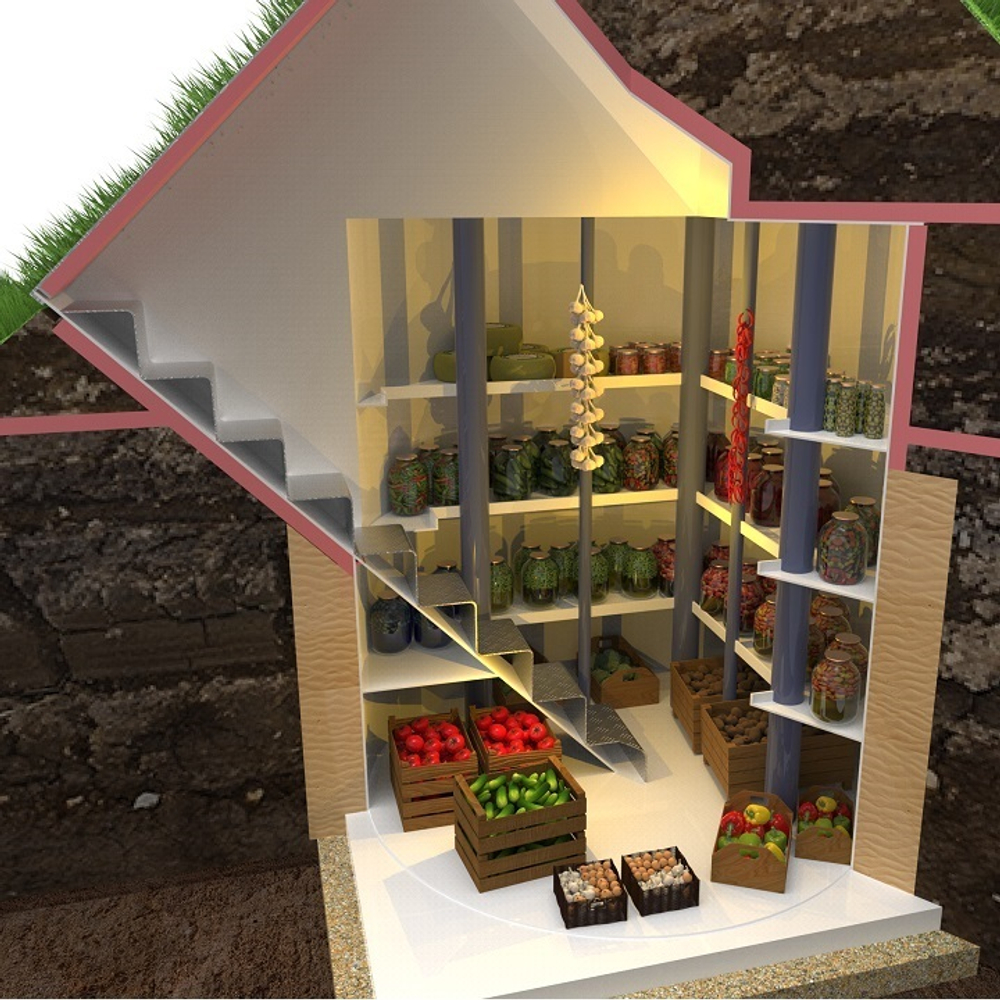

ОСНАЩЕНИЕ ПОГРЕБА KELLARI 12
В каждом погребе уже есть все необходимое:

Рабочая камера высотой 2 метра, диаметром 2,5 метра;

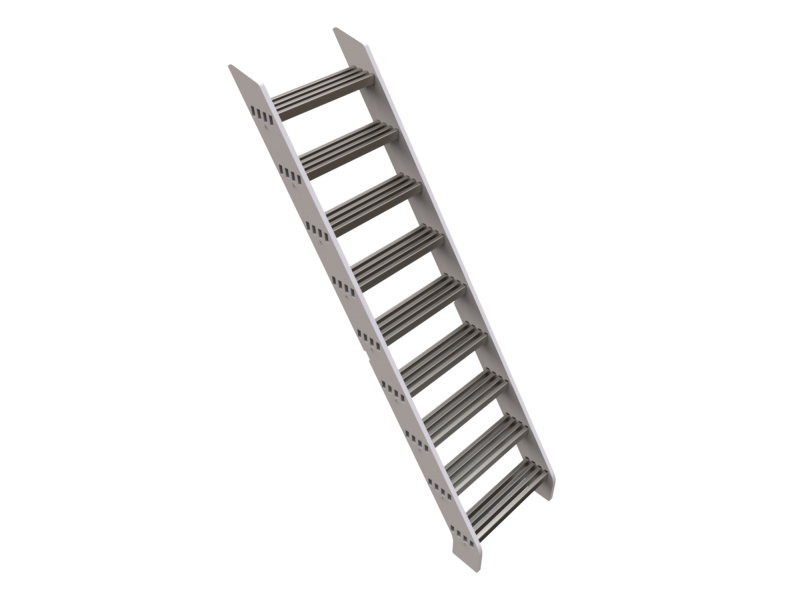

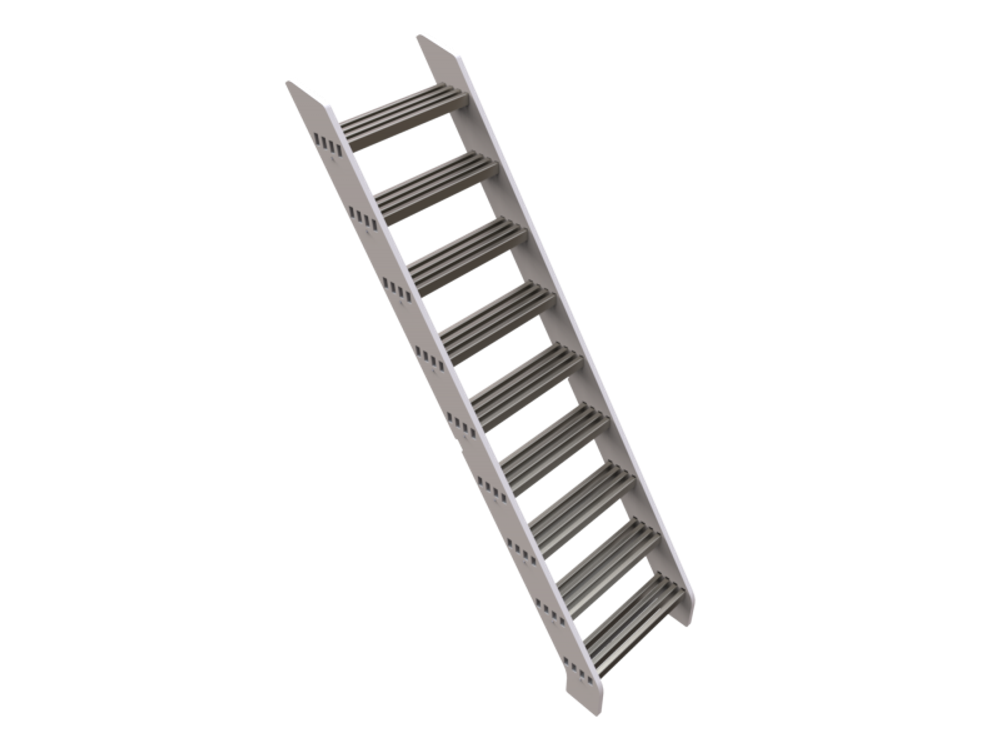

Удобная маршевая лестница;
Три вертикальных ряда полок для размещения банок с заготовками, ящиков с посевным материалом и многого другого;
Система естественной приточно-вытяжной вентиляции;
Освещение с герметичным вводом электрического провода вовнутрь погреба и резервная розетка.

Тех. характеристики
Размеры рабочей камеры (мм): 2500*2000
Габаритные размеры, диаметр*высота (мм): 2500*3022
Обьем камеры, кубометров 8,3

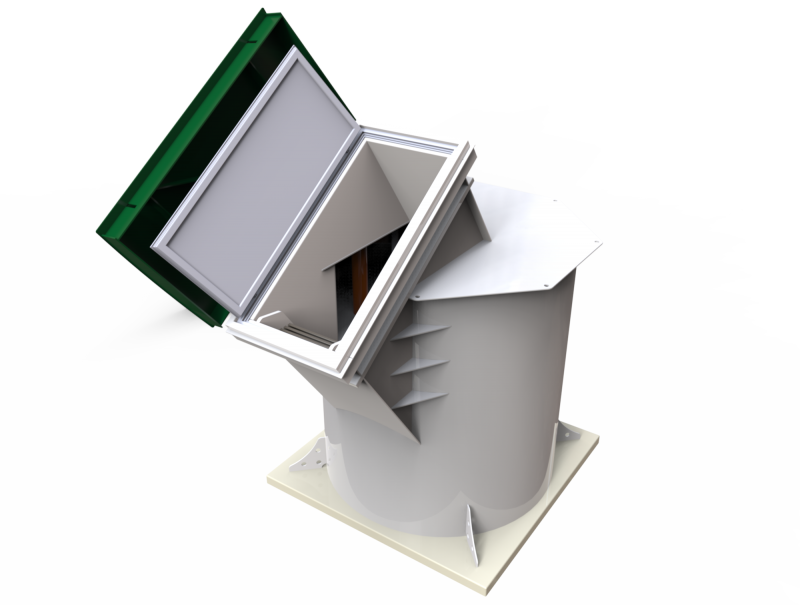

Размеры горловины (ширина*высота (мм): 950*1968 мм
Количество полок 3
Количество винных стоек/бутылок 0
Лестница маршевая
Естественная вентиляция да
Освещение 12В да
Толщина дна (мм): 88
Вес (кг): 538
Дополнительное оборудование: Анкерные плиты (2 шт.) + трос
Габариты плит (мм): 1000*480
Толщина (мм): 8
Длина троса (м): 12
Обслуживание
Используемые вентиляционные трубы должны иметь сечение не менее 100 мм. Вытяжной трубопровод должен быть выполнен по возможности без изгибов и горизонтальных участков и выведен на кровлю здания выше конька.

Приточный трубопровод следует располагать на высоте не менее 300 мм от поверхности грунта. При установке погреба вне зданий следует по возможности добиться максимального перепада высот между вытяжным и приточным трубопроводами.

Электроснабжение должно быть стабилизировано и не должно отклоняться от нормативного более чем на 10%. Скачки напряжения не допускаются.

Электрооборудование погреба требует регулярной (не реже 1 раза в год) проверки квалифицированным электриком.

СРОК СЛУЖБЫ И ГАРАНТИЙНЫЙ СРОК ДЛЯ ПЛАСТИКОВОГО ПОГРЕБА
Срок службы пластиковых частей погреба не менее 25 лет.

Гарантийный срок службы погреба – 5 лет с момента монтажа (при отсутствии в паспорте отметки о монтаже — 5 лет с момента реализации погреба).

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
Погреб Келлари изготовлен из устойчивого к износу пластика, не подверженного гниению и окислению. Стенки и полки погреба не требуют специальной обработки.

При эксплуатации допускается очистка поверхностей от загрязнений при помощи неабразивных моющих средств.

При погрузке или выгрузке мешков, ящиков, бутылок и банок в погреб – соблюдайте осторожность, выполняйте данную работу с напарником.

Монтаж
Погреб Келлари 12 поставляется в виде готового к монтажу корпуса, комплекта внутреннего оснащения и дополнительного оборудования, закрепленного на штатных местах либо упакованного в транспортную тару.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ МОНТАЖЕ ПОГРЕБА KELLARI 12:
1. Подготовьте котлован заданных размеров. При монтаже стандартного оборудования глубина котлована должна быть на 250 мм меньше высоты погреба и на 500 мм шире и длиннее размеров основания погреба.

2. Опустите погреб в котлован на уплотненное и выровненное основание. Рекомендуется произвести подсыпку песчаной подушки под основание системы.

3. Проверьте вертикальность установки оборудования в котловане.

4. В случае установки погреба на участке с высоким уровнем грунтовых вод рекомендуется использовать анкерные плиты и тросы для дополнительной защиты оборудования от выталкивания его на поверхность.

Рекомендуем вам использовать комплект пластиковых анкерных плит производства компании “Коло Веси”. Укладку и крепление анкерных плит производите в соответствии с монтажной схемой.

5. Производите послойную засыпку пазух между стенкой погреба и стенкой котлована смесью песка с цементом в соотношении от 4 к 1 до 6 к 1 в зависимости от грунтовых условий. Насыпав слой цементно-песчаной смеси в 200-300 мм, наполните погреб водой до того же уровня. Слегка утрамбуйте грунт по периметру погреба. Повторяйте описанные операции до полного засыпания котлована и до наполнения погреба водой до уровня основания горловины.

6. Подключите вентиляционные трубы к патрубкам, расположенным на перекрытии рабочей камеры погреба.

7. Производите откачку воды из погреба не ранее чем через 7-14 дней с момента монтажа.

8. Подключите кабель, подающий напряжение от внешнего блока питания, к плафону освещения. Подайте питание на внешний блок управления и проверьте работоспособность освещения. Указанные работы должны проводиться электромонтером с соответствующим уровнем допуска и квалификации.

9. Протрите поверхности внутри погреба сухой тканью.

Подключение внешнего электропитания
Подключение внешнего электропитания и потребителей к блоку управления.

Выполняется аттестованным электромонтером, допущенным к проведению работ.

Соблюдайте правила техники безопасности!

Производите электромонтажные работы при снятом напряжении!

Защитите цепь питания УЗО (устройством защитного отключения).

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРООБОРУДОВАНИЮ ПОГРЕБА KELLARI 12
1. В помещении над или рядом с погребом (кухня, веранда, гараж и пр.) установите на стене блок управления освещением погреба на 220/12 В (БУ).

2. Рядом с блоком управления установите розетку на 220 В.

3. От блока управления в погреб заведите провод питания 12 В. Штатный провод от блока управления имеет длину 7 метров. Если до погреба расстояние больше, значит нужно заменить штатный провод на провод необходимой длины. Провод должен быть медный много жильный сечением не менее 2*0,75. В погреб провод заведите через ввод с электро- сальником в клеммную коробку (см. схему).

4. В погребе закрепите светильник к потолку, в том месте где приварена накладка. Саморезы входят в комплект к светильнику.

5. Провод от светильника проденьте в защитную гофру и закрепите в установленных клипсах. Провод заведите в клеммную коробку.

6. В клеммной коробке подключите провода с помощью клеммника.

7. На стене можно включить вилку от блока управления в розетку 220 В. При этом на БУ загорится красный светодиод.

8. При включении на БУ тумблера подачи электрического питания 12 В на светильник в погребе загорится желтый светодиод.
