Станция биологической очистки Коло Веси Galay 8 песчаный фильтр/ 1600 л. в сутки / до 9 чел. (1560x1560x2398см;188кг;) - арт.560244

Системы очистки сточных вод (СОСВ) Galay 8 предназначены для очистки хозяйственно-бытовых сточных вод и других, близких по составу, сточных вод, поступающих от небольших источников загрязнения: частных домов, мини гостиниц, предприятий и т.д.
Корпус очистного сооружения изготавливается из листового конструктивного полипропилена различных видов. Раскрой деталей и наиболее ответственные сварные узлы выполняются на автоматическом оборудовании.
Блок управления электрооборудованием вынесен за пределы корпуса очистного сооружения. Подводящий патрубок очистного сооружения может быть расположен на расстоянии от 460 до 1280 мм от поверхности грунта до ложа трубы, отводящий патрубок расположен на расстоянии 850 мм от поверхности грунта до ложа трубы.

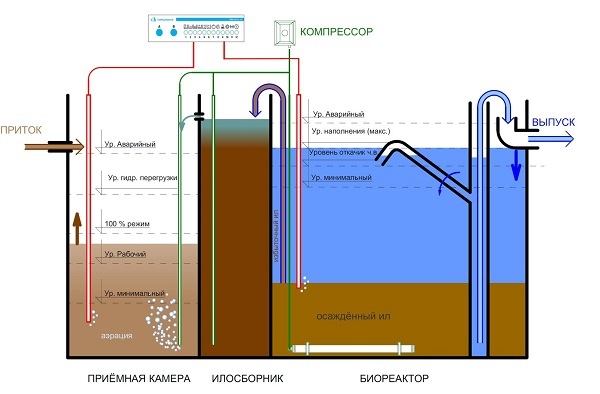

СХЕМА РАБОТЫ СИСТЕМЫ GALAY
1). Приемная камера
Сточные воды поступают в приёмную камеру.
В этой камере проходят следующие процессы:

усреднение неравномерного состава сточных вод;
равномерная подача сточных вод в биореактор;
улавливание и измельчение грубых примесей;
предварительная обработка;
денитрификация сточных вод.
Блок управления определяет и оценивает следующие уровни воды:

Минимальный;
Рабочий;
Гидравлическая перегрузка;
Режим 100%;
Аварийный.
2). Биореактор (активационная камера, SBR реактор)
В этой камере проходит биологический этап очистки сточных вод при помощи колоний микроорганизмов (активный ил), рассеянных во взвешенном состоянии.
Во время процесса аэрации (подачи в воду сжатого воздуха компрессором) активный ил смешивается с органическими загрязнениями в сточной воде и получает необходимый для жизнедеятельности кислород.
После завершения процесса аэрации активный ил оседает на дно, отделяясь от очищенной воды. Верхний слой очищенной воды периодически откачивается из СОСВ.
Блок управления определяет и оценивает следующие уровни воды:

Аварийный;
Наполнения;
Откачивания;
Рециркуляции.
3). Илосборник
Служит для накопления избыточного количества активного ила, который образуется в биореакторе, как продукт биологической очистки.

4). Декантер
Декантер – специальное, запатентованное устройство, которое служит для откачивания очищенной воды из биореактора. Декантер состоит из плеча декантера – подвижной части соединённой с эрлифтом очищенной воды. Очищенная вода откачивается из-под поверхностного слоя, на глубине около 10 см.

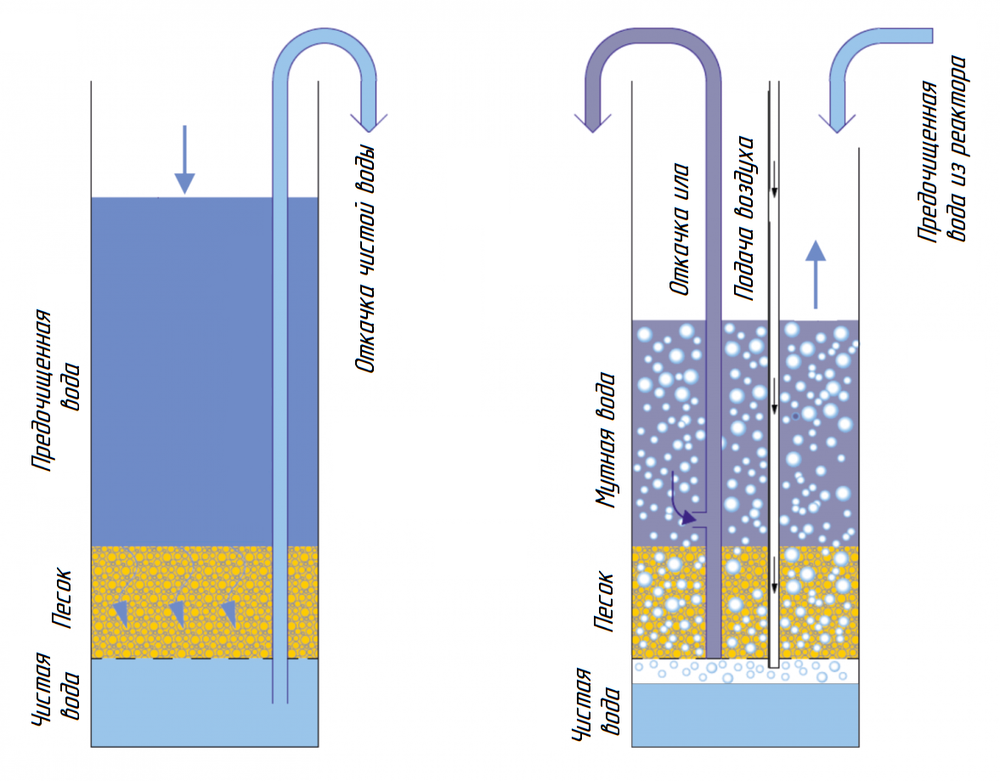

5). Песчаный фильтр
Песчаный фильтр (ПФ) используется для тонкой механической очистки воды прошедшей биологический этап обработки. ПФ используется для улавливания мелкодисперсных взвесей, хлопьев активного ила.
ПФ – отдельная ёмкость внутри корпуса СОСВ с фальш-дном, на котором расположен слой песка примерно 30 см толщиной, зернистостью 1-3 мм. Фальш-дно имеет отверстия меньшие по диаметру, чем зернистость песка.
Под действием гидростатического давления вода очищается от небольших нерастворимых примесей, проходя через слой песка в ёмкость очищенной воды (междудонное пространство).
Благодаря высокому уровню воды над песком, в резервуаре с отфильтрованной водой сохраняется избыточное давление, необходимое для процесса фильтрации.
В резервуар с отфильтрованной водой вставлена вертикальная пластиковая трубка диаметром 50 мм, в которую установлен эрлифт, который и откачивает отфильтрованную воду.
Фильтрация происходит в момент наполнения приёмной камеры. Песочный фильтр самоочищается и сливается во время заполнения, т.е. в фазе откачки воды из биореактора.
Во время очистки в ПФ сжатый воздух подается в междудонное пространство, воздух выходит через отверстия фальш-дна в слой песка и поднимает взвесь на поверхность. Таким образом, часть очищенной воды (около 10%) возвращается в приемную камеру. Блок управления не регистрирует эту сумму.
Следует учитывать, что скорость потока ПФ ограничена. Для правильной фильтрации воды необходимо время. В гидравлических пиках, когда уровень воды в накоплении увеличивается, эрлифт сточной воды, который качает сточную воду из накопления в биореактор, имеет повышенную производительность.
Затем он заполнится быстрее, чем можно перекачать ПФ. Впоследствии весь объем, прокачиваемый из биореактора, переполняет ПФ.
Вода попадает из ПФ непосредственно в выпуск из очистных сооружений, или, если очистные сооружения не перегружены гидравлически, возможно установить переполнение ПФ в приёмную камеру. Затем гарантируется, что вся вода, которая вышла из очистного сооружения, прошла ПФ.

Тех. характеристики
Число условных пользователей: 7-9 человек
Габариты (В*Ш*Г*): 2389*1560*1560 мм
Пропускная способность: 1600 л/сут
Залповый сброс (в зависимости от глубины врезки): 100-400 л
Размер горловины: (Д*В): 977*300 мм
Вес: 188 кг
Обслуживание
ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ СОСВ
Несмотря на то, что система Galay не требует дополнительной настройки и работает в автоматическом режиме, в зависимости от фактического количества сточных вод, рекомендуется проводить профилактическое обслуживание согласно ниже приведенной таблице:

Интервал Описание
1 x сутки – контроль звуковой и световой сигнализации СОСВ
1 x неделю – визуальный контроль качества очищенной воды и функции СОСВ – открытием крышки
1 x за 6 месяцев – очистить пылевой фильтр компрессора – все действия согласно инструкции
– контроль концентрации ила биореактора и илосборника
– контроль работоспособности декантера
– контроль, или очистка фильтра грубых фракций и главного аэрлифта
По мере необходимости
1 x за 6 месяцев до 3 лет

– очистить калиброванные форсунки аэрлифта
– очистить аэрлифт
– очистить декантер
– очистить поверхности приёмной камеры
1 x за 3 года – полная откачка и очистка приемной и биореактора от минерализованного ила
1 x за 10 лет – заменить аэрационные элементы (проведет техник по обслуживанию)
Монтаж
Лица производящие монтажные работы должны обладать специальными знаниями о конструктивных особенностях, принципе работы, эксплуатации и особенностях монтажа СОСВ Galay, подтвержденные соответствующим сертификатом.
Работы должны выполняться в строгом соответствии с Проектом проведения работ, с соблюдением техники безопасности, законами и нормами региона проведения работ.
Работы по полимерной сварке должны производиться квалифицированным персоналом с соблюдением технологии сварочных работ

Схема работы системы:
Схема работы COCВ Galay

Требования к вентиляции
Вентиляцию сети необходимо предусматривать через вентиляционные стояки, присоединяемые к высшим точкам трубопроводов согласно СП 30.13330.2012.
Вентиляционный стояк должен выводиться на кровлю здания для отведения отработанных газов и предотвращения их попадания в помещения.

Подключение к электрическим сетям
Работы по подключению электропитания должны выполняться аттестованным электромонтером, имеющим допуск к проведению данных работ.
